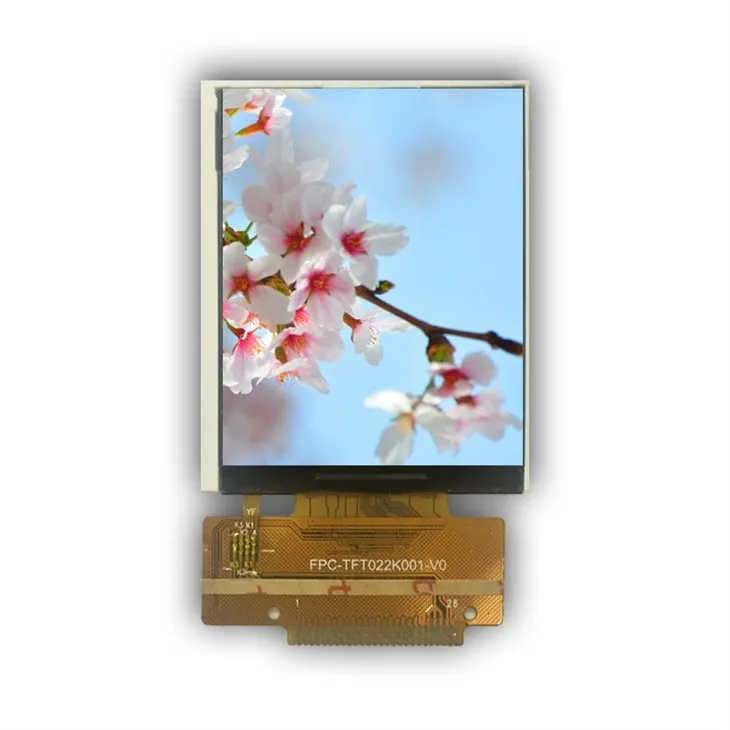

Tela sensível ao toque TFT

TFT-LCD é um dispositivo indispensável para terminais de exibição. Atualmente, a maioria dos LCDs TFT possuem funções de toque. Seja no MCU ou no SOC (MPU), o uso de telas sensíveis ao toque é muito comum. Os LCDs com tela de toque são geralmente divididos em dois tipos: tela de toque resistiva e tela de toque capacitiva.
1. A tela de toque resistiva usa detecção de pressão para controle de detecção de contato, que requer contato direto com estresse e localiza a posição de toque detectando resistência. A parte principal é uma tela de filme resistiva que combina muito bem com a superfície da tela. Este é um filme composto multicamadas. Ele usa uma camada de vidro ou uma placa de plástico rígido como camada base, e a superfície é revestida com uma camada de óxido metálico transparente (resistência condutora transparente) para conduzir eletricidade. A camada é coberta externamente por uma camada de plástico endurecido, liso e resistente a arranhões. Sua superfície interna também é revestida com um revestimento. Existem muitos pontos de isolamento transparentes pequenos (menos de 1/1000 de polegada) entre eles. Duas camadas condutoras separam o isolamento. Quando um dedo toca a tela, as duas camadas condutoras entram em contato no ponto de toque, a resistência muda e os sinais são gerados nas direções X e Y, que são então enviados ao controlador da tela sensível ao toque. O controlador detecta este contato e calcula a posição (X, Y), e então simula a operação do mouse com base na posição obtida. Este é o princípio mais básico da tela sensível ao toque com tecnologia resistiva.
As vantagens das telas sensíveis ao toque resistivas: alta precisão, baixo preço, forte capacidade anti-interferência e boa estabilidade.
Desvantagens das telas sensíveis ao toque resistivas: elas são facilmente arranhadas, têm baixa transmissão de luz e não suportam multitoque. (É necessária correção básica, caso contrário o deslocamento não será pequeno)

2. Tela de toque capacitiva. Hoje em dia, quase todos os smartphones, incluindo tablets, utilizam telas capacitivas como telas sensíveis ao toque. As telas capacitivas usam indução do corpo humano para detecção e controle de contato. Eles não requerem contato direto ou requerem apenas um leve contato. Eles detectam a corrente induzida. Localize as coordenadas de toque. Existem dois tipos principais de telas sensíveis ao toque capacitivas:
A primeira é uma tela de toque capacitiva de superfície. A tecnologia de tela de toque capacitiva de superfície usa filme condutor ITO (óxido de índio e estanho, um material condutor transparente) para detectar o comportamento do toque na superfície da tela por meio de indução de campo elétrico. Mas as telas sensíveis ao toque capacitivas de superfície têm algumas limitações. Eles só conseguem reconhecer um dedo ou um toque. (menos usado)
O segundo tipo é a tela de toque capacitiva projetada. Telas sensíveis ao toque capacitivas projetadas são sensores que usam eletrodos de tela sensível ao toque para emitir linhas de campo eletrostático. Geralmente usado em tecnologia de detecção capacitiva projetada.
As vantagens da tela de toque capacitiva: boa sensação, sem necessidade de calibração, suporte para multitoque e boa transmitância de luz.
Desvantagens das telas sensíveis ao toque capacitivas: alto custo, baixa precisão e baixa capacidade anti-interferência.
